ウェアラブル端末特許

.

ウェアラブル商品企画の概要
★製品コンセプト★タッチ・マウス・キーボード不要のスマートフォン・タブレット・ＰＣ・ＴＶ・サングラス型携帯電話

★機能は、Bluetooth（ブルートゥース）規格・IEEE802.11規格に対応し、テレビ・ＰＣとワイヤレスで接続・操作可能。
★内蔵型薄型リチウムイオンバッテリーにより軽量化（ブレスレット型は、50グラム以下）
★マウスポインタとキーボードポインタを移動させネットコンテンツを視聴・閲覧・記憶できる。

タブレット・スマートフォンをノータッチで操作するウェアラブル例
★右腕に装着した本発明装置で左のタブレット・スマートフォンをノータッチで操作。
★操作は、操作部のセンサーでタブレット・スマートフォンのコンテンツを操作。

タブレット・スマートフォンをノータッチで操作する本発明の概要
ユーザーが本発明のブレスレット型インタラクティブを装着し、
タブレット・スマートフォンをノータッチで操作をする。
手首の回転、各指の動きをセンサーがキャッチし、ノータッチで情報処理装置を操作できる。
前記により、モニターの汚れを防ぐ・走行中の事故を回避する・視力低下を防ぐ・操作がより
スムーズになるなどの効果が発生。

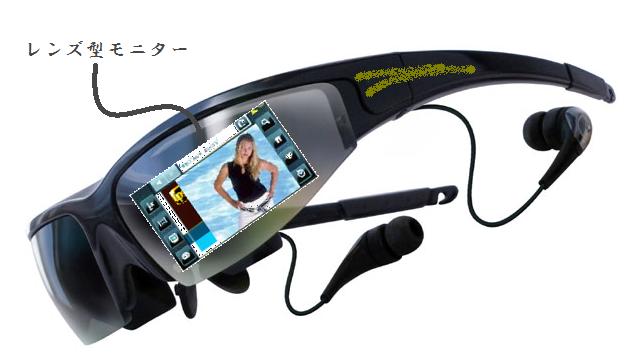

サングラス型携帯電話のモニター部
★サングラスに、ハードとモニターを内蔵。
★操作スイッチは、サングラス型携帯電話の操作部のセンサーでマウスポインタとキーボードポインタを操作。

サングラス型携帯電話のモニター部の概要
視聴者・閲覧者が本発明サングラスを装着し、
マウスポインタを下記の操作部で移動させる。

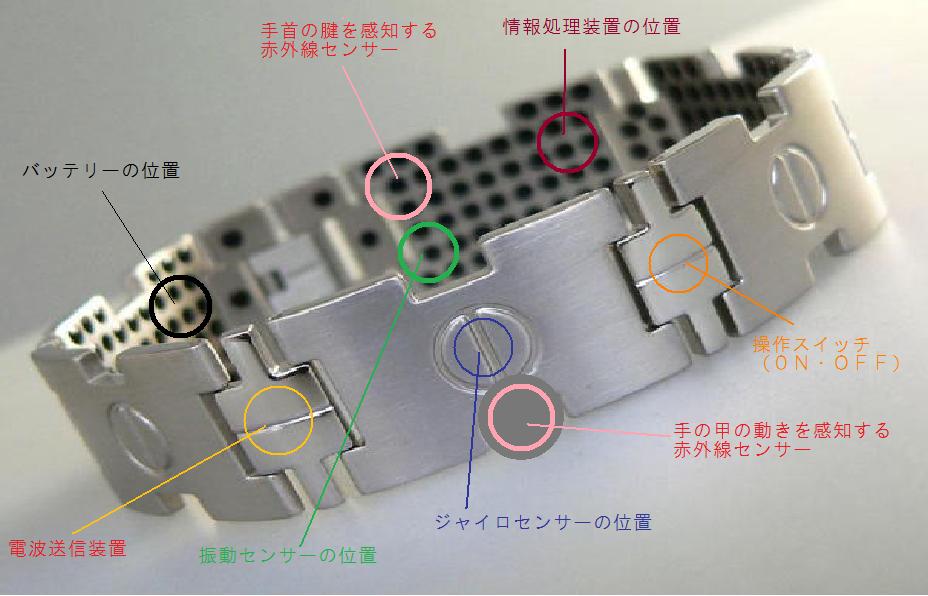

本発明のウェアラブル操作部
★ブレスレット状・腕時計状の機器に温度センサー・ジャイロセンサー・振動センサーを内蔵。
★手首の動きと指の動きで電子画面上のマウスポインタと電子キーボード上のキーボードポインタを操作して
電子文字・電子図形を入力するワイヤレスウェアラブル装置。

ウェアラブル操作部の概要
上部の赤外線センサーで手の甲の動きを感知する。
甲を上に上げると赤外線が増えた事を感知し上、甲を下に下げると赤外線が減った事を感知し下にマウスポインタを移動させる。
ジャイロセンサーで手首の回転を認識する。
手首を右に傾けるとジャイロは左に傾くため右、手首を左に傾けるとジャイロは右に傾くため左にマウスポインタを移動させる。
下部の赤外線センサーと振動センサーで手首の腱の動きを感知して指の動きを認識する。
それぞれの指は異なる腱と骨で結ばれているため、特定した指を動かす事で情報処理チップが認識できる。
また手首を回転させても、腱と骨の動くパターンは変わらないため情報処理チップは特定した指の動きを
赤外線センサーと振動センサーで認識する。
また、情報処理装置に内蔵するファジー理論により各センサーの指示に応じてマウスポインタの移動角度が決定される。

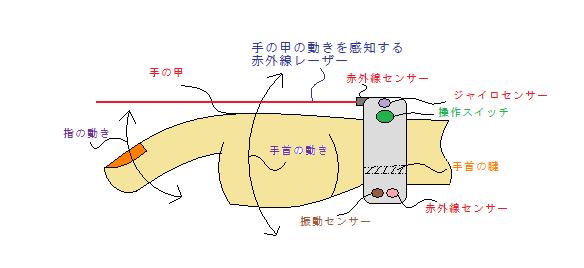

上記の図は、各センサーを内蔵したブレスレット型マウス・サングラス型携帯電話の使用例の図である。
手の甲を矢印の方向に動かすと、赤外線レーザーに感知される。
指を矢印の方向に動かすと、手首の腱が動かした指に比例して動くため、
その動きを赤外センサーと振動センサーで認識し、左右のクリック・キーボードクリック動作を実行する。
センサーに関しては、手首の動きを画像・磁気でも感知可能なため、リニアエンコーダ・CMOSイメージセンサ・磁気センサなども候補
★操作スイッチを押す事で、下記の図のメッセージが表示され、赤外線・電波送信装置により
テレビに送信されマウスポインタ・キーボードポインタを手・手首と指の動きで操作する。

ブレスレット型のマウスを装着し、操作スイッチを押すと「ブレスマウス確認」が表示され
「手首を上下に動かしてください」の表示後に手首を動かし、認識され記憶されると、
「手首を左右に回転させてください」というメッセージが表示され、手首を左右に回転させ、認識され記憶されると、
「右クリックする指を動かしてください」の段階で「右手の親指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「右手の人差し指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「右手の中指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「右手の薬指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「右手の小指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「左クリックする指を動かしてください」の段階で
「左手の親指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「左手の人差し指を動かしてください」というメッセージが表示され
指を動かし、認識され記憶されると、「左手の中指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「左手の薬指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「左手の小指を動かしてください」というメッセージが表示され、
指を動かし、認識され記憶されると、「ブレスマウス認識」というメッセージが表示され、
キーボードポインタを操作し、電子データを操作・電子文字（ネットだけではなく表計算・ワードなど）を入力できる。

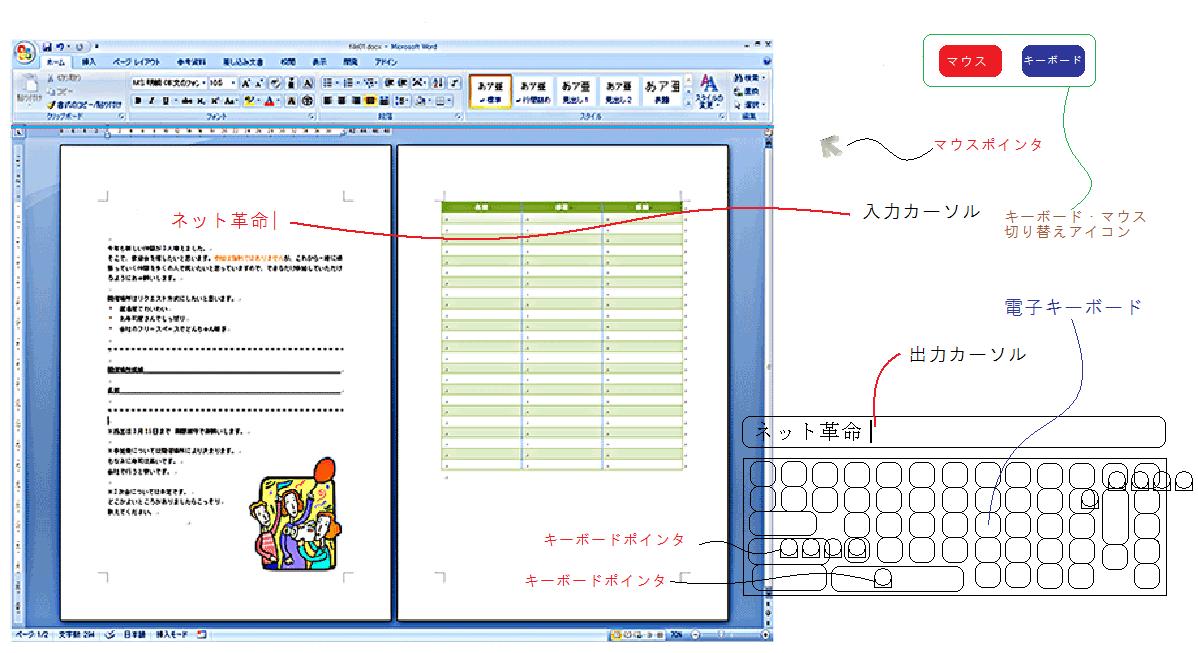

図は、電子キーボードとキーボードポインタをテレビ画面に表示させ電子文字を入力する際の表示例を示す図である。
★モニターに表示される電子データを操作するため「ブレスレット型マウス」を両手に装着させ、
モニターに映し出される電子キーボードとキーボードポインタとマウスポインタを操作し、ワードなどに文字を入力する。
（リモコン型マウスも同様に操作）
★操作方法「キーボード・マウス切り替えアイコンでマウスポインタorキーボードポインタを選択」
「マウスポインタ」の場合は「マウスポインタ」が動き、「左右のクリック」機能が作動する
「キーボードポインタ」の場合は「電子キーボード」が表示され「キーボードポインタ」が機能し文字を入力する
（「電子キーボード」も移動可能・「出力カーソル」をドラックアンドドロップ）
「出力カーソル」に文字を出力すると「入力カーソル」に連動して文字が入力される

★モニターに表示される電子データを操作するため「ブレスレット型マウス」を両手に装着させ、
モニターに映し出される電子キーボードとキーボードポインタとマウスポインタを操作し、インターネットを利用する。
（リモコン型マウスも同様に操作）

ウェアラブル開発費用と収益予測
★開発費、（現存する組み込みソフトの改良・５人程度）
操作部（５千万円以下）・マウスポインタとキーボードポインタを表示するソフト（５千万円）

★生産コスト
携帯電話部門・マウス部門の生産ラインを活用
★売り上げ目標
国内・100万台・100億円（価格10000円・販売開始後1年・目標値）
海外・1000万台・1000億円（価格10000円・販売開始後1年・目標値）

ウェアラブル付加価値

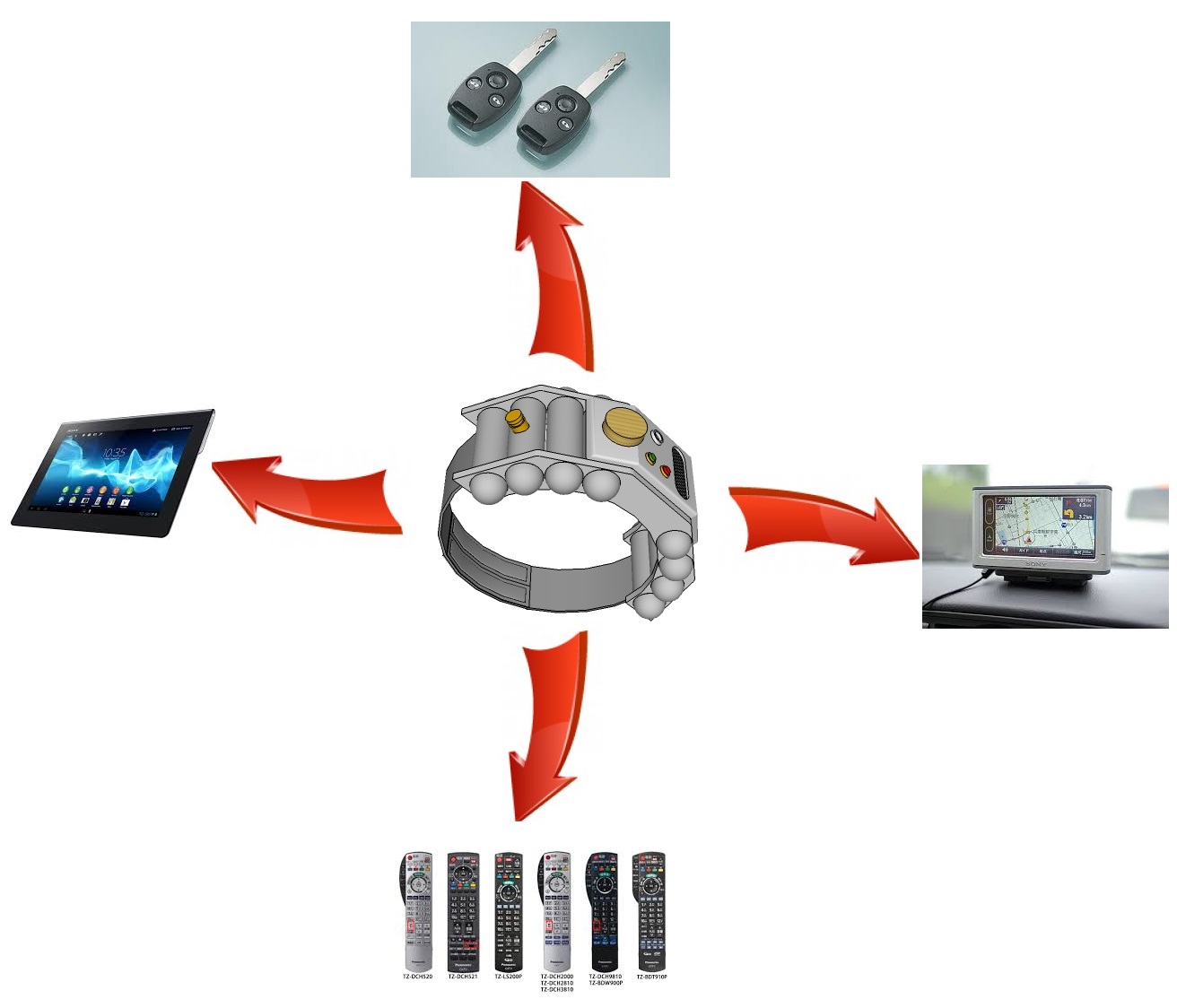

★ノータッチのブレスレット・時計型ウェアラブルとして、キーレスエントリー・カーナビ、携帯端末、リモコン等として利用でき
また、テレビだけではなく、スマートフォン・パソコンなど、多くの映像媒体で革命的変化が期待され、
さらに、指の動きによる作用は個人差があるため個人を特定するバイオメトリクスとして機能するため
コンサート・コンビニ・スーパーなどでの支払いに利用でき、このシステムはスーパースマートフォンである。

★車離れを防ぐ方法は、自動車をスマートフォンのようにしてコントロールする事である。
自動車事故の原因の一つは、運転時のエアコン操作・カーステレオ操作、ウインカー操作によるもの
前記を防ぐには、本発明のウェアラブルを利用して、腕の動きと指だけで前記の動作などが自動的にできる事である。

下記は、イメージ図。

★操作例
１.手首を回転させて起動→親指を左右交互に動かしてエアコン
２.人差し指を左右交互に動かしてカーステレオ起動→右人差し指の動きでラジオ→左人差し指の動きでＣＤ
３.親指以外の４本の右指の動きで右折ウインカー起動→親指以外の４本の左指の動きで左折ウインカー起動
４.親指を同度に５回動かしてライト点灯
５.強くハンドルを握るとクラクション（人体は驚くと手を強く握るなど、人体の本能を直接安全システムと連動することも可能）
ハンドルを持ちながら他の操作ができることで確実に事故を防ぎ、スマホのような感覚でドライブが可能になります。
トヨタ、日産、ホンダ、マツダ、ベンツなど、自動車メーカーの連絡お待ちしております。
patent public presentation 2009-130924
